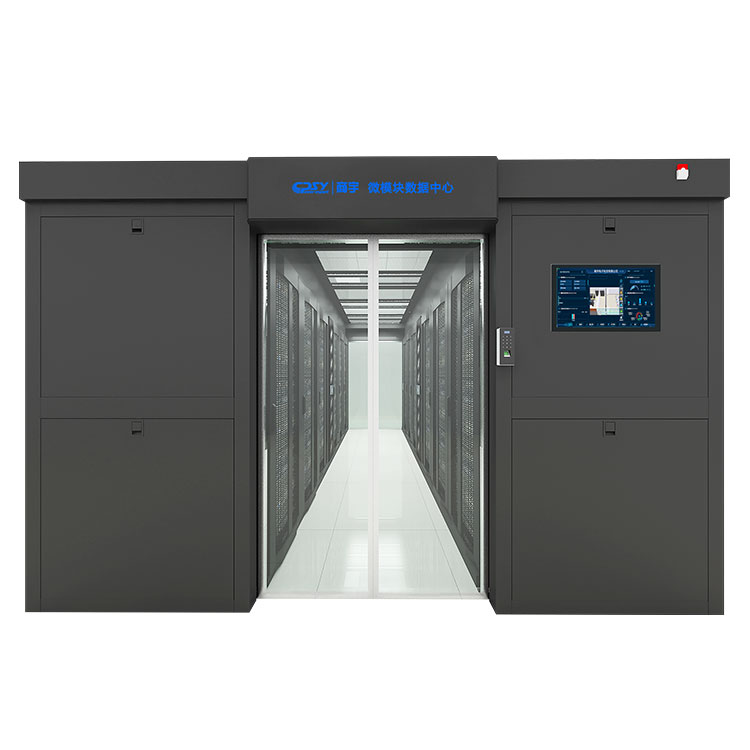

CPSY® wis ngluncurake konsep desain anyar kanggo solusi kamar komputer sakabèhé Pusat Data Modular Tipe Kamar sing tahan lama kanggo nyukupi kabutuhan konstruksi kamar komputer cilik kayata pamaréntahan, keuangan, outlet cabang operator, kamar komputer perusahaan cilik lan menengah, terpinggirkan. pusat data, stasiun pangkalan 5G, lan sapiturute. Pusat data modul mikro generasi anyar nganggo konsep desain "Standarisasi", produk terpadu standar digabungake menyang lemari lengkap. Kabeh komponen wis dirancang, wis diinstal, lan wis debug ing pabrik. Dheweke dikemas lan diangkut ing lemari EC / IT minangka unit. Instalasi ing situs mung mbutuhake kombinasi kabinet sing prasaja lan konstruksi sakabèhé. Mung butuh 5 jam. Modul kasebut nganggo desain sing disegel saka lorong panas lan adhem kanggo entuk efek bledug lan nyuda swara. Kabinet IT ing loro-lorone bisa ditambahi kanthi fleksibel lan bisa disalin lan ditambahake ing unit kombinasi.
Minangka pabrikan profesional, kita pengin menehi sampeyan Pusat Data Modular Tipe Kamar. Wadhah lorong ing pusat data mbutuhake lemari supaya didadekake siji ing lorong panas / tata letak lorong sing adhem. Panel kontainer utawa strips nggawe zona kanggo ngisolasi hawa pasokan server (penyimpanan lorong kadhemen) utawa udhara exhaust (panahan lorong panas). Nyegah pasokan lan hawa knalpot saka campuran bisa nambah kapasitas lan efisiensi pendinginan infrastruktur pendinginan sampeyan. Saben situs bakal beda-beda nalika kondisi, infrastruktur pendinginan, Kapadhetan rak, lan faktor liyane dianggep.
Kabinet multi-fungsi sing dikembangake khusus kanggo pusat data gedhe, medium lan cilik nduweni kaluwihan saka struktur padhet, kapasitas beban sing kuat, mulya lan elegan, lan desain struktur prefabrikasi. Kabinet nggabungake telung solusi utama (solusi manajemen daya, solusi manajemen kabel, solusi manajemen disipasi panas), sing bisa digunakake minangka infrastruktur instalasi peralatan modular, lemari distribusi daya tipe kabinet, kothak baterei sing dipasang ing rak, lan peralatan pangguna sing terintegrasi karo kabinet. . Distribusi daya, UPS, kothak baterei, lan sistem ngawasi nemen nyimpen area kamar peralatan.
Sistem konten saluran CPSY dirancang kanggo nggedhekake prediktabilitas, kapasitas lan efisiensi pendinginan ing tingkat rak, baris utawa kamar. Sistem kontainer lorong minangka solusi konten termal cerdas sing dirancang kanggo nambah efisiensi sistem pendinginan nalika nglindhungi peralatan lan personel IT sing kritis. CPSY nyilikake campuran hawa panas lan adhem ing lingkungan IT.
Sistem peralatan | Item | Paramèter |
Sistem | ukuran | 1200mm ambane ditutup kadhemen/panas lorong pindho baris kabinet dianjurake ukuran maksimum: 1400(L)*3600(W)*2300(H)mm, dhuwure 2600mm sawise skylight diuripake. |
NO.kabinèt modul tunggal | ≤48 | |
konsumsi daya kabinet | Konsumsi daya desain 5 ~ 8 KW, dhukungan maksimal 14KW | |
Konsumsi daya modul | ≤180KW | |
Lingkungan kerja | -30 ℃ ~ 45 ℃ | |
Altitude | 0~1000m (luwih saka 1000m perlu derating) | |
Cara instalasi | Instalasi lantai, bisa dipasang nganggo utawa tanpa lantai anti-statis | |
Kabinet | ukuran | 600 (W) * 1200 (D) * 2000 (H) mm, hubungi pabrik Shangyu kanggo dimensi liyane |
papan sing kasedhiya | 42U | |
Tingkat uap | 80% | |
Beban statis | 1800KG | |
Rating seismik | Lindhu 9 SR | |
Sertifikasi lingkungan | RoHS | |
kelas IP | IP20 | |
Passage Tertutup | Skylight | skylight miring, skylight atap datar, skylight tetep, jembaré: 300(600)mm, hubungi pabrik Shangyu kanggo dimensi liyane |
lawang mburi | Pintu mburi manual, lawang terjemahan otomatis | |
Wireway | Palung kabel lembaran logam jinis gunung | |
dhasar | Dasar Kabinet, Dasar saluran (instalasi lantai anti-statis) | |
lantai | Lantai anti-statis kalsium sulfat | |
Distribusi daya | ukuran | 600 (W) * 1200 (D) * 2000 (H) mm, hubungi pabrik Shangyu kanggo dimensi liyane |
Input dirating UPS | 380VAC/400VAC/415VAC (3 fase 5 kabel), 50/60Hz, PF=0.99 | |
UPS dirating daya | 80~300kVA | |
modul daya UPS | 20 kVA/30 kVA | |
Baterei | 38AH ~ 250AH (12V) katup-diatur baterei timbal-asam, hubungi pabrik Shangyu kanggo specifications liyane | |
Kabinet Distribusi | Input: 100A ~ 630A; 380VAC/400VAC/415VAC (3-phase 5-kabel); 50/60Hz | |
Output: Multi-saluran 10 ~ 63A/3P (1P) opsional, hubungi pabrik Shangyu kanggo konfigurasi tartamtu | ||
PDU | Input 32A, 8~24 bit C13 (C19) soket standar nasional opsional, komponen proteksi kilat opsional lan cerdas komponen komunikasi cerdas, etc. |
|
Fungsi deteksi | Status switch utama lan shunt, voltase, arus, faktor daya, harmonik, konsumsi daya, lsp. | |
kelas IP | IP20 | |
Sistem pendinginan | Air Conditioner ukuran |
300 (W) * 1200 (D) * 2000 (H) mm |
600 (W) * 1200 (D) * 2000 (H) mm | ||
Kapasitas cooling | Inter-baris cooling: 13 ~ 40KW | |
Cooling tingkat kamar: 8 ~ 102KW | ||
Input | 3-phase 380VAC, 50Hz | |
Mode pasokan udara | Pasokan udara horisontal, pasokan udara munggah, lan pasokan udara mudhun | |
Metode isolasi | Ditutup lorong kadhemen / panas | |
kelas IP | IP20 | |
sistem pengawasan | Pemantauan lingkungan | Suhu lan kelembapan, deteksi kumelun, kontrol akses cerdas, kamera definisi dhuwur, bocor banyu, cahya sekitar papat warna |
Ngawasi | Sumber daya, baterei, distribusi daya, AC |
Pusat Data Modular Tipe Kamar CPSY®
Kapasitas beban: beban statis 1000KG
Tingkat perlindungan: IP20
Standar: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Sertifikasi: CE, RoHS, UL
--Simple: Gunakake sidik jari lokal lan geser kertu kanggo mlebu kanggo mbukak lawang, ngilangi kabutuhan ngetik sandhi kanthi manual, sing trep lan cepet. Sistem ngawasi cerdas bisa kanthi cepet nemokake kesalahan lan nganyarke program saka jarak jauh tanpa perlu menyang situs kanggo diproses. Mode hot-swappable, bisnis ora diselani, fungsi APP ponsel standar, mung siji ponsel bisa digunakake kanggo ngawasi kamar komputer, nampa operasi unattended!
--- Reliable: Sistem pemantauan independen bisa ngirim tugas kanthi cara sing ditargetake, ningkatake efisiensi operasi lan pangopènan, lan ndeteksi sinyal transmisi weker kumelun lan nyambungake karo proteksi geni kanggo njamin keamanan ruangan komputer!
---- Efisien: Sistem kulkas rak, kulkas frekuensi variabel DC, desain saluran panas lan kadhemen kanthi lengkap, luwih hemat energi lan ramah lingkungan, bisa ngirit ruang instalasi kabinet, lan nilai PUE kurang saka 1.3.
Lingkungan industri, fasilitas medis, peralatan laboratorium, lan liya-liyane minangka peralatan utama kanggo pasokan listrik lan perlindungan.
awan
telekomunikasi
komputasi pinggiran
jaringan pangiriman isi
Pusat data internet
Pusat data operator
Pusat data perusahaan liyane
Pusat data kanggo macem-macem industri (keuangan, pamrentah, energi, medis, lsp.)
Yen dibandhingake karo kanca-kanca, CPSY® SPR seri Rack-Mounted Cooling Air Conditioner kaluwihan kaya ing ngisor iki:
Ngirit biaya konstruksi nganti 35%
Simpen nganti 40% kanggo investasi awal
Dibandhingake karo AC frekuensi tetep, tingkat hemat energi taunan saka AC frekuensi variabel bisa tekan 29%.
Iku adopts teknologi konversi frekuensi majeng lan nggunakake refrigerant lingkungan loropaken R410A.
UPS modular 80-300kVA bisa dikonfigurasi kanthi fleksibel miturut kabutuhan sumber daya sistem pelanggan.
Nggunakake kaca pra-tempered 5mm kanggo cahya, tingkat cahya tekan 91%, kekuatan mekanik sing dhuwur lan permeabilitas sing apik
Dasar kabinet digawe saka piring baja gulung kadhemen 2.0mm sing ditekuk lan dilas, kanthi kapasitas beban luwih saka 1500KG.
Komponen efisiensi dhuwur kayata kompresor frekuensi variabel, penggemar EC, lan refrigeran ijo.
Sunroof sing bisa dipindhah mbukak kanthi sudut 90 ° lan nduweni limiter buffer sing bisa digunakake kanggo nyuda gangguan lan posisi.
Kontainer lorong panas nambah efisiensi pendinginan, saéngga UPS bisa ngasilake efisiensi nganti 95% sanajan kanthi beban entheng 30%.
Struktur lawang otomatis + sistem kontrol akses, sing bisa dibukak saka njero yen ana darurat.
Pambangunan pusat data tradisional mbutuhake 18-24 sasi, dene pusat data kontainer fleksibel lan bisa diukur lan bisa disebarake mung sawetara minggu utawa wulan kanggo nyukupi kabutuhan IT kanthi cepet.
